一、功能描述

支持运营端运维管理员把云监控数据转发到指定kafka 支持以下能力：

• 全量数据转发。比如转发cvm所有的指标数据。
• 支持部分转发。比如只转某台cvm或者某个appid下所有cvm的指标数据，也支持转发指定实例指定指标的数据。 以上这些通过转发规则进行配置

二、转发配置

由于缺少前端页面，因此转发规则通过黑屏操作，即在数据库中插入转发规则，步骤为： 1、连上转发数据库，数据库名为dispense。 2、配置转发规则。

-- 新建一条规则
insert into t_rule (RuleName, Status) values ('转发规则名', 1);
说明:
RuleName: 规则名称
Status: 规则是否启用，1 启用 0 不启用

-- 配置需要需要转发的指标
insert into t_metric (RuleId, Metric, Namespace, Measurement, Periods) values (10, 'cpu_usage', 'qce/cvm', 'cvm_device', '60');
说明：
RuleId：上面t_rule新建一条规则后的id字段
Metric：指标名
Namespace：指标所在的Namespace
Measurement：对应云监控的视图，如果获取视图参考说明1
Periods: 指标的时间粒度，支持配置"60,300"这种指定多个时间粒度，也支持配置"*"支持全部粒度
如何知道指标所在的Namespace和Measurement即支持的时间粒度，参考附录1

-- 配置过滤条件（非必须，如果只转发某个实例数据，则配置。该表总共有10个，通过对ruleId % 10可知道${n}在哪个表）
insert into t_condition_${n} (RuleId, Filters) values (10, '[{"Key":"vm_uuid","Values":["c7fc0b4c-0059-4318-bb0c-dc4a31a071da"],"Expression":"="},{"Key":"__appid__","Values":["251005942", "1"],"Expression":"in"}]');
说明：
RuleId：上面t_rule新建一条规则后的id字段
Filters：转发过滤规则，是个json数组，数组之间是and的关系

-- 配置转发目标kafka
insert into t_target (RuleId, Target, ProtoType) values (10, '{"brokers":"11.150.215.105:9092","topic":"Nowrite","user":"","password":""}', 1);
说明：
RuleId：上面t_rule新建一条规则后的id字段
Target：目标kafka地址
ProtoType：转发至kafka的消息类型。1 json 2 protobuf

三、 消息协议

转发至kafka消息协议如下：

// json
{
    "Namespace": "qce/cvm",
    "MetricName": "cpu_usage",
    "Statistic": "MAX",
    "Period": 60,
    "Dimensions": [{
        "Name": "appid",
        "Value": "1"
    }, {
        "Name": "projectid",
        "Value": "0"
    }, {
        "Name": "vm_uuid",
        "Value": "4f7639f1-f156-41b4-9072-f7e27af97d3b"
    }],
    "Timestamp": 1737107700000,
    "Value": 22.916666666666668
}

四、转发表结构说明

五、附录1

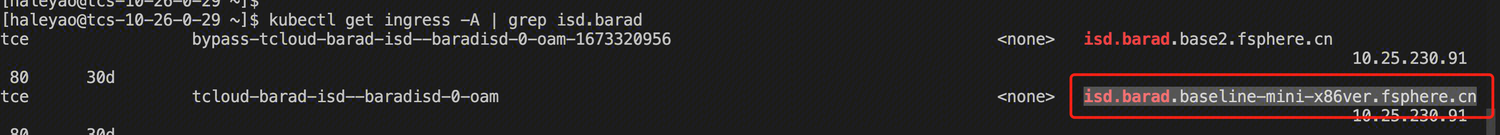

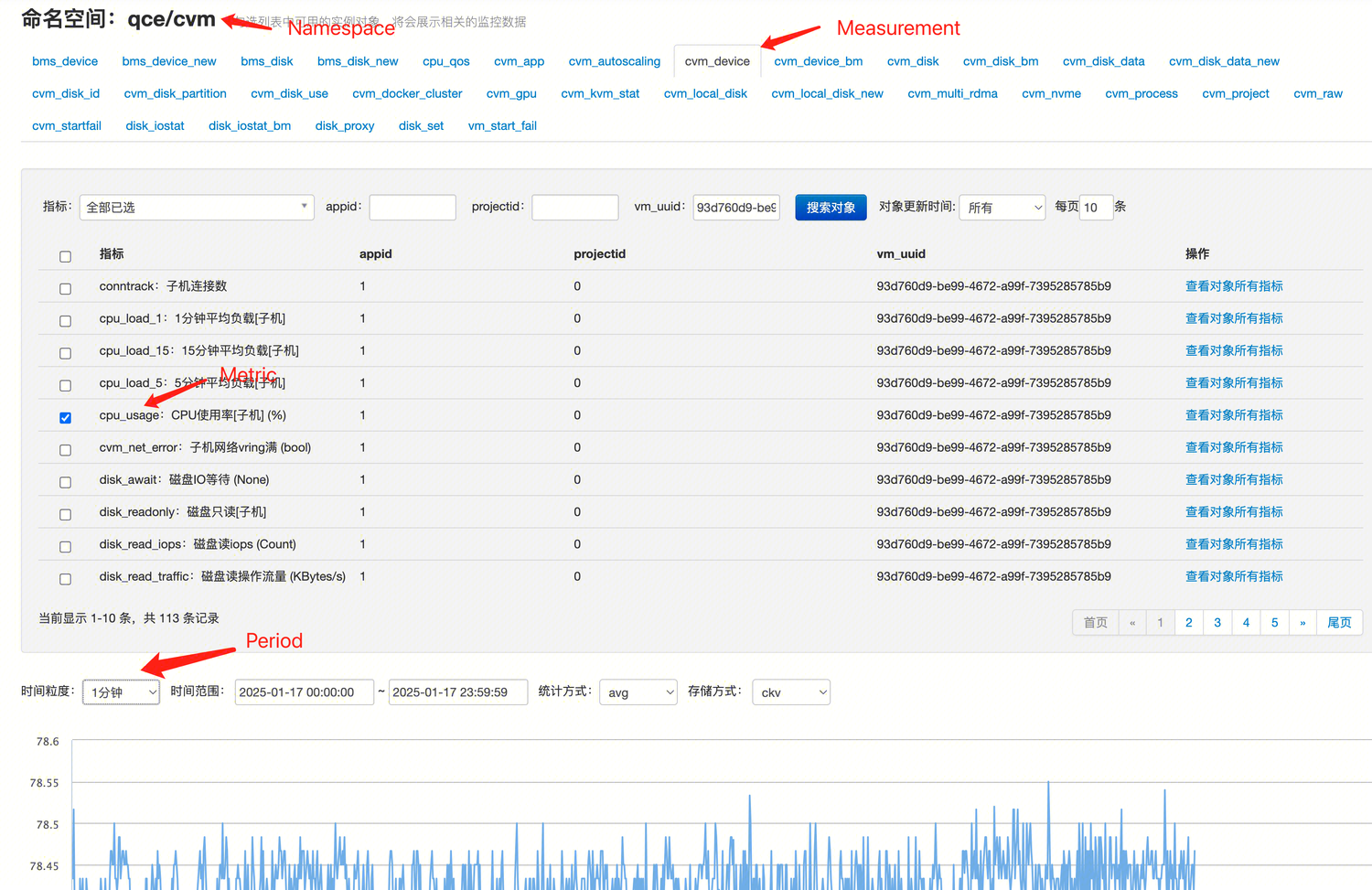

如何查看指标、Namespace、Measurement、Period？ 在master节点上执行kubectl get ingress -A | grep isd.barad 通过浏览器访问该域名
