新建图表

最近更新时间: 2024-10-17 17:10:00

您可以参考下列步骤新建图表。

  1. 操作步骤

    1. 登录云平台控制台,点击云监控>Dashboard>Dashboard 列表

    2. 选择对应的 Dashboard >单击新建>新建图表

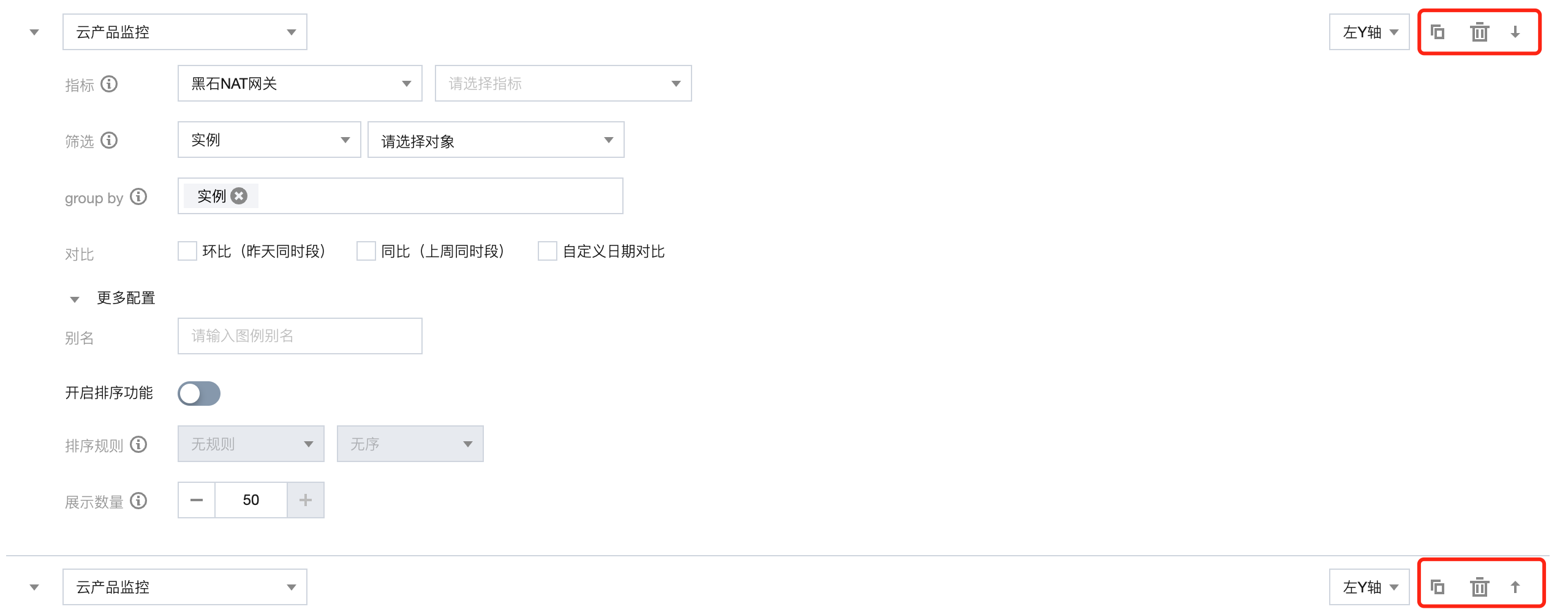

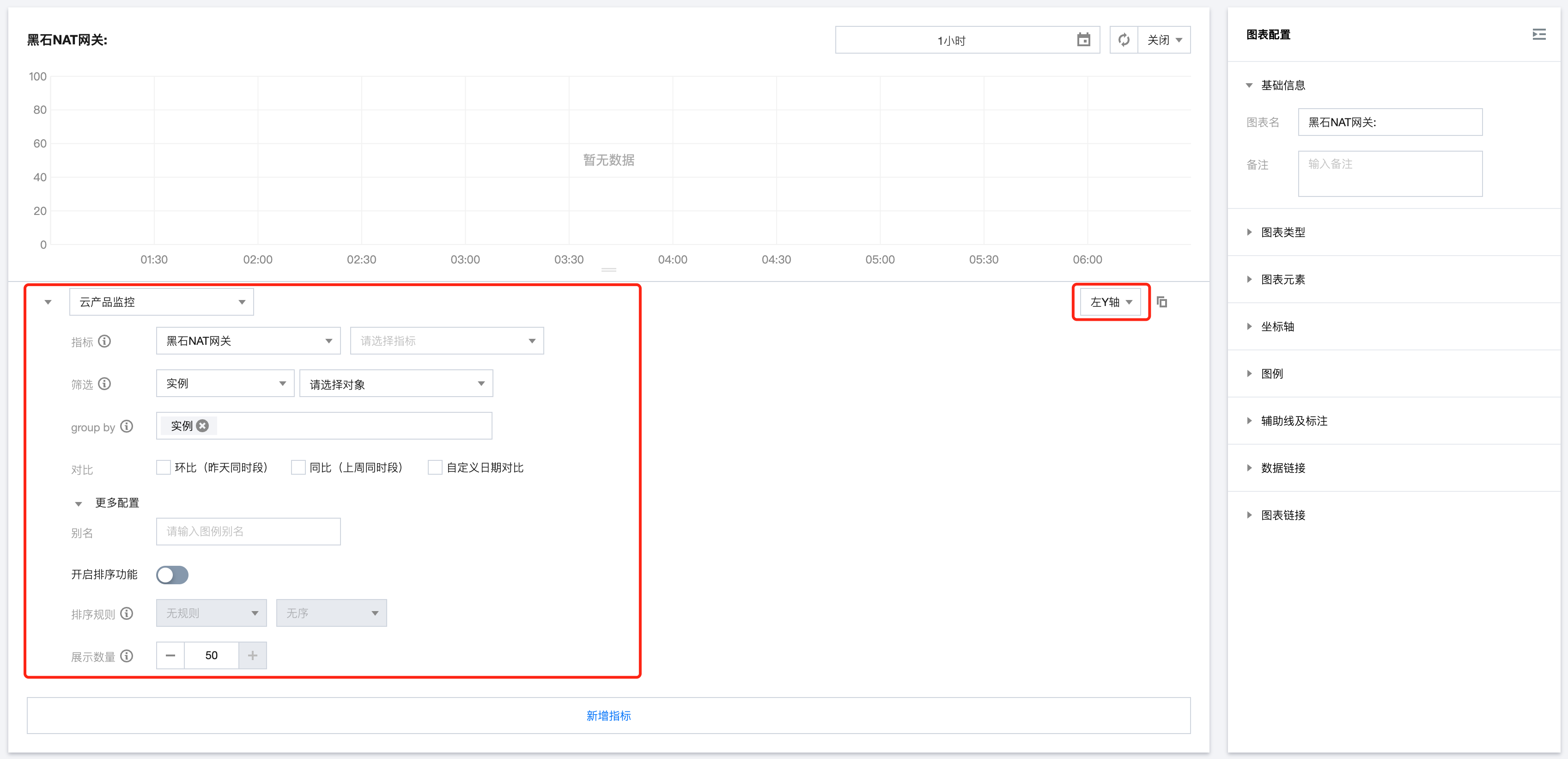

    3. 配置指标信息,说明如下:

    • 指标:选择产品类型和指标。

    • 筛选:选择筛选条件,过滤出符合条件的数据在图表上展示。

    • 实例:图表将展示所勾选实例的监控数据。

    • 模板变量:图表将展示模板变量筛选器的实例,如需配置模板变量请参见模板变量文档。

    • group by(标签筛选条件无此功能):类似 SQL 的 Group by 功能,根据指定标签对数据进行分组后再按照聚合算法聚合。当您不选择任何标签时,可自定义统计粒度内指标统计方式,支持平均值(avg)、最大值(max)、最小值(min)和求和(sum)统计方式。

    • 对比:支持环比(昨天同时段)、同比(上周同时段)和自定义时间对比。当您都勾选后,图表会出现所选实例昨天同时段监控曲线和上周同时段监控曲线,方便您进行数据对比。

    • 左 Y 轴、右 Y 轴:支持调整 Y 轴左右放置。

    • 更多配置。

    • 别名:支持一键命名所有实例别名。如需不同实例命名不同的别名,可新建多个指标,在各指标下输入别名。

    • 开启排序功能:图表所绑定的实例将按排序规则和展示数量进行排序,用于实现大批量监控机器高低负载功能。

    • 排序规则:支持多种方式对指标进行排序,可根据排序结果对实例进行筛选。

    • 展示数量:展示实例数量。 例如:设置排序规则为“最大值;降序”,展示数量为10。表示:图表中将按降序展示最大值TOP10的实例。

    1. 配置图表信息,说明如下:
    • 基础信息:包括图表名和图表备注。

    • 图表类型:选择折线图、条形图、仪表盘、饼图、数字统计图、热力图或表格。并根据各图表类型自定义图表展示方式。

  1. 配置完成后单击保存即可。
