JSON
最近更新时间: 2024-10-17 17:10:00
查看、复制 JSON
登录云平台控制台，点击云监控>Dashboard>Dashboard 列表。

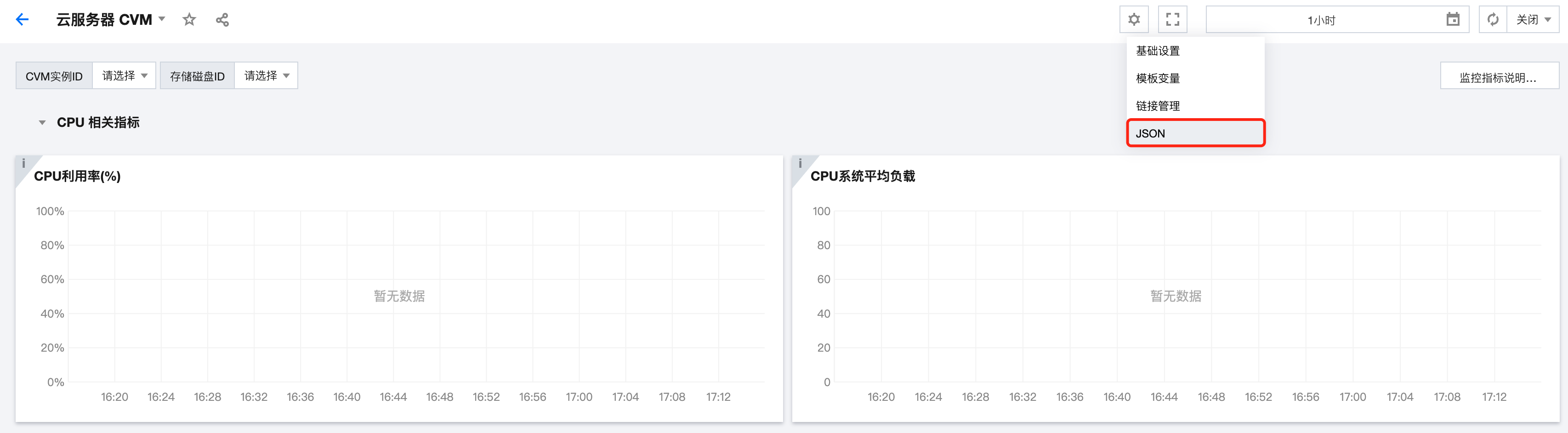

选择对应的 Dashboard， 在 Dashboard 管理页单击设置按钮>JSON。

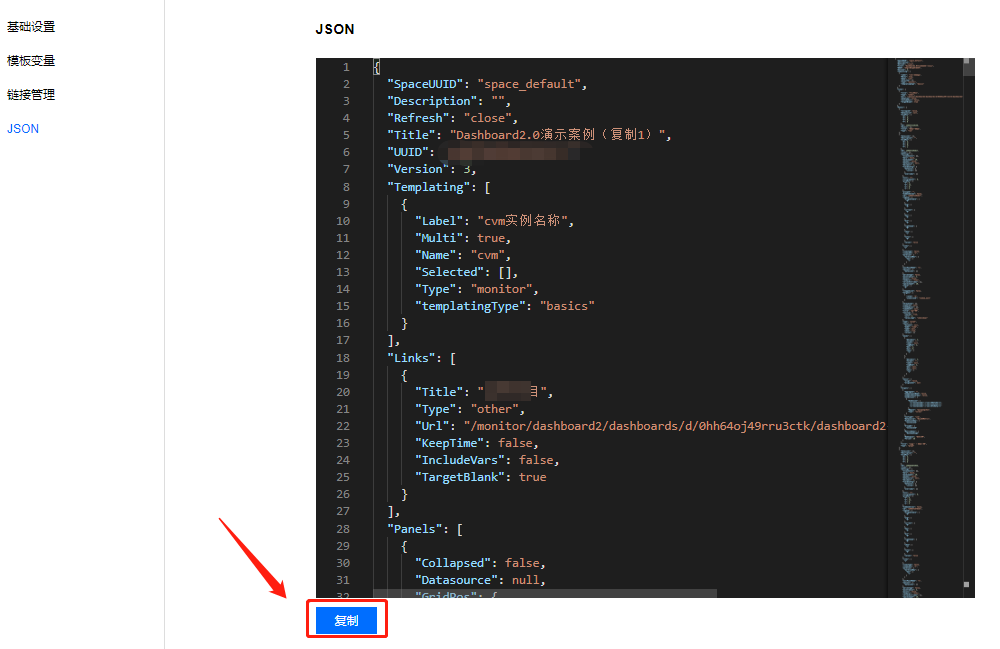

您可以一键复制 JSON 格式将 Dashboard 部署到您的自建系统。
JSON 模板包含 Dashboard 的属性、模板变量、面板查询等字段，具体字段说明请参考下文。
- JSON 字段说明
{
"Description": "",
"Refresh": "close",
"Title": "JSONTEST",
"UUID": "jdq4joy56is4w60q",
"Version": 1,
"Templating": [],
"Links": [],
"Panels": [],
"Time": {
"From": "now-12h",
"To": "now"
},
}| 名称 | 说明 |
|---|---|
| Description | 当前 Dashboard 备注 |
| Refresh | 自动刷新的时间间隔 |
| Title | 当前 Dashboard 名称 |
| UUID | Dashboard 唯一标识 ID |
| Version | Dashboard 的版本，每次保存 Dashboard 都会增加 |
| Templating | Dashboard 模板变量 ，详情请参考 Templating |
| Link | Dashboard 链接，详情请参考 Link |
| Panels | 图表配置 ，请参考 Panels |
| Time | Dashboard 的时间范围 |
"Templating": [ // 模板变量
{
"Label": "cvm实例名称", // 模板变量别名
"Multi": true, // 是否多选
"Name": "cvm", // 标签
"Selected": [], // 模板变量的值
"Type": "monitor", // 模板变量的类型
"TemplatingType": "basics", // 标签的类型：基础监控、自定义监控
"TemplatingType": '123', // 变量 id
}
]"Links": [ // Dashboard链接
{
"IncludeVars": true, // 链接参数是否带上模板变量
"KeepTime": true, // 链接参数是否带上时间变量
"TargetBlank": true, // 是否新开选项卡
"Title": "xxx", // 链接名称
"Type": "other", // 链接类型：自定义链接和跳转其他Dashboard的链接
"Url": "/monitor/dashboard2/dashboards/d/64295985640140800hh64oj49rru3ctk/dashboard2-0yan-shi-an-li-xia-zuan-lian-jie", // 链接地址
"ID": 0 // ID
}
]"Panels": [ // panel配置
{
"Collapsed": false, // 图表组是否折叠
"Datasource": null, // 数据源
"GridPos": { // 图表位置
"H": 1,
"W": 6,
"X": 0,
"Y": 0
},
"ID": 1595472129140, // 图表 ID
"Panels": [], // Panel 为图表组的字段，里面存放子 Panel
"Title": "默认图表组", // 标题
"Type": "row" // 图表类型
},
{
"DataLinks": [], // 图表配置的数据链接
"Description": "", // 图表的备注
"GridPos": {
"H": 5,
"W": 6,
"X": 0,
"Y": 1
},
"ID": 1595471392817,
"Links": [], // 图表链接
"Settings": { // 图表的可视化配置
"aliasColors": {},
"bars": false,
"dashLength": 10,
"dashes": false,
"datasource": null,
"decimals": 2,// 图例精度
"fieldConfig": {
"defaults": {
"custom": {}
},
"overrides": []
},
"fill": "0.8",// 图表填充透明度
"fillGradient": 0,
"gridPos": {
"h": 8,
"w": 12,
"x": 0,
"y": 0
},
"hiddenSeries": false,
"id": "1595471392817",// 图表 panel 的 id
"legend": {// 图例设置
"alignAsTable": [// 图例是否以表格形式展示
"1"
],
"avg": [// 是否显示平均值.【‘1’】为true；【‘0’】为false
"1"
],
"current": [// 是否显示最新值.【‘1’】为true；【‘0’】为false
"1"
],
"max": [// 是否显示最大值.【‘1’】为true；【‘0’】为false
"1"
],
"min": [// 是否显示最小值.【‘1’】为true；【‘0’】为false
"1"
],
"rightSide": [// 是否放在右边.【‘1’】为true；【‘0’】为false
"1"
],
"show": [// 是否显示图例.【‘1’】为true；【‘0’】为false
"1"
],
"total": [// 是否展示累加值.【‘1’】为true；【‘0’】为false
"1"
],
"values": false
},
"lines": [// 是否显示曲线.【‘1’】为true；【‘0’】为false
"1"
],
"linesType": true,// 是否展示平滑曲线.【‘1’】为true；【‘0’】为false
"linewidth": "2",// 曲线宽度
"markline": {// mark 设置
"marklineMax": {
"max": [// 是否显示峰值.【‘1’】为true；【‘0’】为false
"1"
]
}
},
"nullPointMode": "1",// 数据中空值展示方式：0-连接空数据；1-不填充；2-自动填充为0
"options": {
"dataLinks": []// datalinks 数组
},
"percentage": false,
"pointradius": 2,
"points": false,
"renderer": "flot",
"seriesOverrides": [],
"spaceLength": 10,
"stack": [// 是否堆积显示。【‘1’】为true；【‘0’】为false
"1"
],
"steppedLine": false,
"targets": [
{
"refId": "A",
"scenarioId": "random_walk"
}
],
"thresholds": [],
"timeFrom": null,
"timeRegions": [],
"timeShift": null,
"title": "新图表",
"tooltip": {
"shared": true,
"sort": 0,
"value_type": "individual"
},
"type": "graph",
"xaxis": {
"buckets": null,
"mode": "time",
"name": null,
"show": true,
"values": []
},
"yaxes": [
{
"decimals": 2,// 左侧 y 轴精度
"format": "%",// 左侧 y 轴 label 单位
"label": null,
"logBase": 1,
"max": 2,// 左侧 y 轴坐标最大值
"min": 0,// 左侧 y 轴坐标最小值
"show": [// 是否展示左侧 y 轴.【‘1’】为true；【‘0’】为false
"1"
]
},
{
"decimals": 2,
"format": "",
"label": null,
"logBase": 1,
"max": null,
"min": null,
"show": [
"1"
]
}
],
"yaxis": {
"align": false,
"alignLevel": null
}
},
"Targets": [ // 指标配置
{
"Aggregate": "", // 统计方式
"CompareLastWeek": false, // 环比
"CompareYesterday": false, // 同比
"Conditions": [ // 筛选条件
{
"Dimension": [
"{\"InstanceId\":\"ins-19827u5b\"}",
"{\"InstanceId\":\"ins-xxooxxoo\"}",
"{\"InstanceId\":\"ins-19719mfp\"}"
],
"Region": "ap-guangzhou",
"Type": "normal"
}
],
"ConfigId": "cvm",
"Datasource": "DS_QCEMetric", // 产品类型
"DimensionKey": [
"InstanceId"
],
"GroupBy": [ // groupby
"InstanceId"
],
"MetricNames": [ // 指标名
"BaseCpuUsage"
],
"Namespace": "QCE/CVM", // 命名空间
"Period": 60 // 粒度
},
],
"Title": "单指标 - 默认配置", // 图表名称
"Type": "graph" // 图表类型
},
]
