单元化部署（操作指南）
最近更新时间: 2024-10-17 17:10:00
操作场景
该任务指导您在 TSF 控制台上创建单元化规则并使用单元化功能。
操作步骤
步骤一：部署微服务网关
登录 【TSF 控制台】 ，在左侧导航栏单击【应用管理】。
在应用管理页面，单击【新建应用】，填写应用名、部署方式和应用类型。 应用类型选择微服务网关应用。
单击【提交】，在弹出的提醒框中选择【确认】，跳转至【上传程序包】页面。
在【上传程序包】页面，单击【上传程序包】。 微服务网关 Demo 程序包 GitHub 地址，相关操作请参考 【微服务网关开发】。
注意：
- 微服务网关兼具灵活性和便捷性。当用户仅需要使用请求转发、密钥对鉴权、服务治理等 TSF 已经提供的产品能力时，您仅需要使用 TSF-demo 中的 msgw - demo 程序包即可，可以选择其中的 msgw - zuul 以及 msgw - scg 来分别部署基于 Zuul 和基于 Spring Cloud Gateway 的微服务网关。
- 当您希望定制化微服务网关的转发逻辑，您可以选择自行开发微服务网关，并依赖 TSF 的网关 SDK 来进行开发。
- 直接使用开源的微服务网关（Demo 中的 opensource 版本）会导致 TSF 产品页面中的网关功能不可用。不建议您使用开源版本的微服务网关。
- 单击页面上方的【部署组】，进入部署组页面，单击【新建部署组】。
注意：
单元化部署仅支持部署在全局命名空间的网关。
- 部署成功后，您可以在【微服务网关】>【网关管理】查看微服务网关。
步骤二：启用单元化部署并创建单元范围
新建好的网关默认状态是不支持单元化部署，需要手动开启单元化部署功能。
在【网关管理】界面，单击目标网关的ID/名称，进入【基本信息】页面。

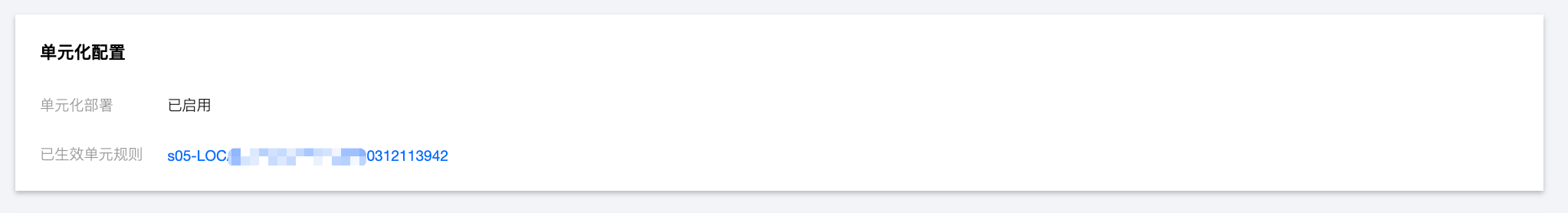

在【单元化配置】模块，点击右上角的【编辑】，开启单元化部署功能。
注意：
切换单元化部署状态，当前网关下分组、分组下API以及插件配置都将被清除，请谨慎操作。
- 进入【单元范围】页面，点击【关联命名空间】，将命名空间添加到单元范围中。
注意：
- 同一个普通命名空间只能添加到一个单元范围中，不可重复添加。
- 同一单元范围中最多可添加200个命名空间。
步骤三：创建单元化规则
单元化部署场景下通过微服务网关访问微服务路径为 微服务网关域名或 IP/分组 context/微服务名称/api。请求将依据单元化流量划分规则选择目的地命名空间。
- 在【单元化规则】页面，单击【新建规则】，填写规则信息，创建单元化规则。
注意：
1条单元化规则最多可添加16个标识配置。
- 在单元化规则列表，单击目标规则状态栏按钮，使其生效。
注意：
- 一个网关下可创建多条单元化规则，但同时只能有一条规则生效，当一条规则生效时，其他正在生效的规则将默认关闭。
- 已生效的规则不能删除，关闭后才能删除。
步骤四：创建分组并导入 API
- 在【分组管理】页面，单击【新建分组】，填写分组信息。
分组名称： 最长为60个字符，只能包含小写字母、数字及分隔符（
_、-），且不能以分隔符开头或结尾。访问 context：context 是用户访问网关管理的某一个 API 的路径的路径参数。以“/”开头，不能为空。
托管 API 类型：选择微服务API，单元化部署场景不支持托管外部API。
鉴权类型：密钥鉴权或无鉴权。当选择密钥对鉴权时，请求参数中不带正确的 SecretId 和签名的访问会被拒绝。
- 单击【保存&下一步】，将分组与微服务网关应用的部署组进行绑定。
注意：
- 当微服务网关作为微服务内部调用网关时，建议绑定微服务下全部部署组。当微服务网关作为外部与微服务间调用的外部网关时，可以选择将某个分组与某个或全部部署组绑定，通过访问部署组域名或IP来访问网关托管的API。
- 只有将网关应用的部署组与分组绑定后，才能保证访问部署组 IP 后与对应 API path 访问畅通。
- 此处分组绑定的部署组是微服务网关应用的部署组，也就是用作部署网关的节点所在的部署组。并非后端微服务的部署组。
- 单个微服务网关部署组不能绑定多个 context 相同的分组。

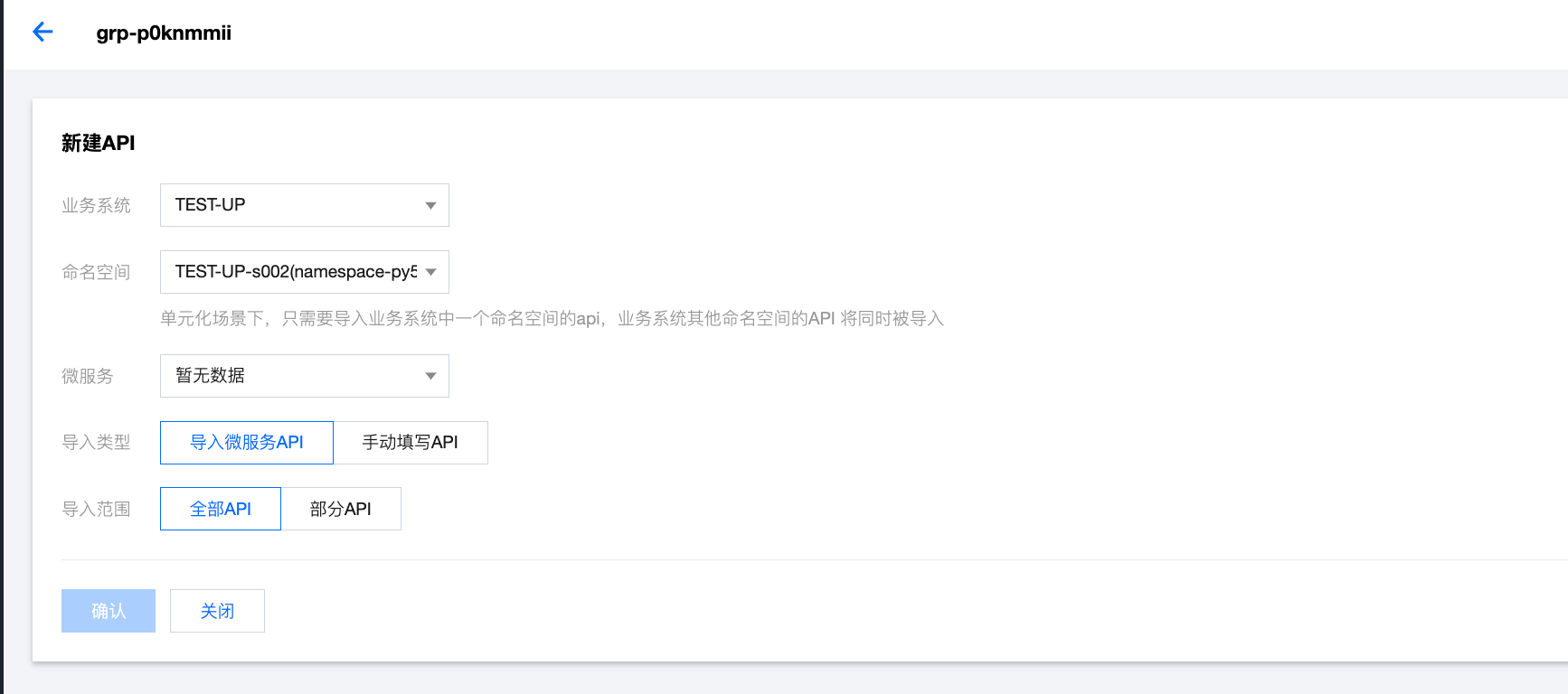

- 在【API管理】页面，选择目标分组，单击【导入API】，选择需要导入API的命名空间和微服务，将API导入分组。
注意：
单元部署化场景下，只需要导入单元组中一个命名空间中的API，单元组中的其他命名空间的API将同时被导入。例如上图中导入命名空间shenzhen中的API，则单元组中其他命名空间如shanghai、chongqing、guangzhou等中的API将被自动导入分组。
- 在【分组管理】页面，选择目标分组操作栏的【发布分组】。
当且仅当分组被发布时，才能通过微服务网关访问微服务 API。
如果某一个分组不想被访问，可以单击操作列的【下线分组】，将分组下线。
步骤五：调试 API
在【API管理】页面，选择目标分组，单击需要调试的 API 路径，进入 API 详情页。
在 API 详情页，单击上方【调试】页签后，选择右上角【调试】，进入API调试详情页。
在 API 调试详情页，填写调用 API 的默认参数，单击【发送请求】，在页面右方可看到调用 API 返回结果，结果正常即成功。
在控制台导航树选择【依赖分析】>【调用链查询】，输入刚刚调用API的查询条件，单击【查询】。
根据查询结果，可以单击【TraceID】进入具体业务，查看调用链详情。
